一體化預制泵站的工作原理

一體化預制泵站是一種集水泵、管道、控制系統、格柵裝置、通風系統等于一體的地埋式泵站，其核心工作原理是通過傳感器監測液位變化，自動控制水泵啟停，實現污水的收集、提升和輸送。以下是其工作原理的詳細分步解釋：

一、污水收集與初步處理

1. 污水進入泵站
   • 污水通過重力流或壓力管道進入泵站底部的集水坑。集水坑設計有坡度，確保污水向最低點匯聚，避免沉積。

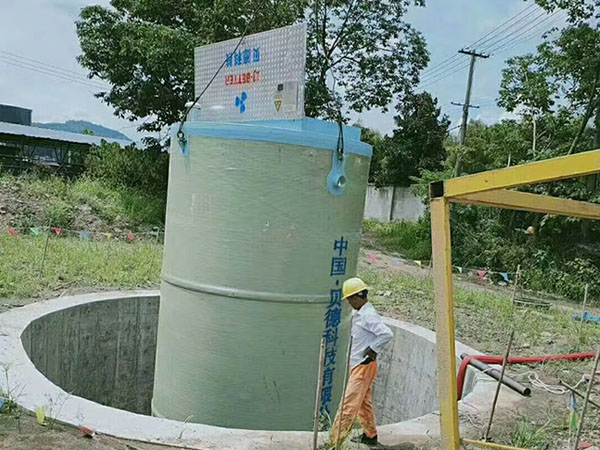

   • 關鍵設計：泵站筒體采用玻璃鋼或不銹鋼材質，耐腐蝕且密封性好，防止污水滲漏和異味外溢。
2. 格柵攔截雜質
   • 污水進入泵站前，先經過內置的格柵裝置（如提籃格柵或粉碎型格柵）。
     • 提籃格柵：攔截大顆粒固體（如樹枝、塑料袋），需定期人工清理或通過自動反沖洗系統清除。
     • 粉碎型格柵：將固體雜質粉碎成細小顆粒（直徑≤6mm），隨污水一起排出，減少堵塞風險，適用于雜質較多的場景（如餐飲廢水）。
   • 作用：防止大顆粒雜質進入水泵，保護設備并延長使用壽命。

二、液位監測與水泵控制

1. 液位傳感器實時監測
   • 泵站內安裝液位傳感器（如浮球開關、超聲波液位計或壓力傳感器），持續監測集水坑內污水液位。
   • 傳感器類型：
     • 浮球開關：通過浮球隨液位上下移動觸發開關信號，簡單可靠但精度較低。
     • 超聲波液位計：利用超聲波反射原理測量液位，精度高且無需接觸污水，適用于腐蝕性環境。
     • 壓力傳感器：通過測量污水壓力換算液位，適用于深井或高壓場景。
2. 自動控制水泵啟停
   • 根據預設的液位閾值，控制系統自動調節水泵運行：
     • 低液位：當液位低于下限（如停泵液位）時，水泵停止運行，避免空轉損壞。
     • 中液位：液位上升至啟動閾值時，單臺水泵啟動，開始排水。
     • 高液位：若單臺水泵排水能力不足，液位繼續上升至高位閾值時，備用水泵自動啟動，實現雙泵并聯運行，快速降低液位。
     • 超高液位報警：若液位超過安全上限（如暴雨或設備故障時），系統觸發報警信號（如聲光報警、短信通知），并啟動應急排水模式（如強制開啟所有水泵或啟動備用電源）。
   • 控制方式：支持PLC（可編程邏輯控制器）或智能控制柜，實現自動化運行和遠程監控。

三、水泵排水與壓力調節

1. 水泵加壓排水
   • 水泵（通常為離心泵或潛污泵）啟動后，將污水從集水坑加壓提升至出水管，輸送至市政管網、污水處理廠或后續處理單元。
   • 水泵選型：根據流量、揚程和介質特性選擇，例如：
     • 潛污泵：直接浸沒在污水中，無需額外密封，適用于含固體顆粒的污水。
     • 離心泵：需安裝在泵站外部，通過管道連接，適用于大流量、低揚程場景。
2. 壓力調節與流量控制
   • 變頻調節：部分泵站配備變頻器，根據液位變化或出水壓力自動調整水泵轉速，實現流量連續調節，節能高效（如夜間低流量時降低轉速，減少能耗）。
   • 壓力保護：出水管安裝壓力傳感器和安全閥，防止壓力過高損壞管道或設備（如當出水壓力超過設定值時，安全閥自動泄壓）。

四、通風與除臭系統（可選）

1. 自然通風
   • 泵站頂部設計通風口，利用空氣對流排出筒體內異味氣體，適用于小型泵站或異味較輕的場景。
2. 強制通風
   • 安裝軸流風機或離心風機，通過風管將筒體內氣體排出至室外，并配備活性炭吸附裝置或生物濾池進一步凈化異味，適用于居民區或對環境要求高的場景。
   • 控制邏輯：風機與水泵聯動運行，當水泵啟動時自動開啟通風系統，確保異味及時排出。

五、智能監控與遠程管理

1. 本地監控
   • 泵站內設置控制柜，顯示液位、水泵運行狀態、故障報警等信息，支持手動/自動切換操作。
2. 遠程監控平臺
   • 通過物聯網技術，將泵站數據（如液位、流量、能耗）上傳至云端平臺，實現遠程監控、數據分析和故障預警。
   • 功能示例：
     • 實時查看泵站運行狀態，調整控制參數（如液位閾值）。
     • 生成運行報告，統計能耗、排水量等數據，優化運維計劃。
     • 故障發生時自動推送報警信息至運維人員手機，縮短響應時間。

六、反沖洗與自清潔功能（部分型號）

1. 格柵反沖洗
   • 提籃格柵配備反沖洗裝置，定期用高壓水沖洗格柵表面，將攔截的雜質沖入集水坑，隨污水排出，減少人工清理頻率。
2. 泵站自清潔
   • 泵站底部設計沉泥斗，定期通過水泵排水時產生的負壓，將沉積的污泥吸入水泵并排出，避免污泥堆積影響泵站容量。

工作原理示意圖（文字描述）

1. 污水流入 → 2. 格柵攔截雜質 → 3. 液位傳感器監測液位 → 4. 控制系統根據液位啟停水泵 → 5. 水泵加壓排水 → 6. 通風系統排出異味 → 7. 遠程平臺監控運行 → 8. 定期反沖洗維護。

應用場景與工作原理的關聯

• 市政排水：需快速響應暴雨內澇，泵站通過高液位閾值觸發雙泵并聯，快速排水。
• 建筑排水：需低噪音、防臭，泵站采用密封設計+強制通風，減少對居民影響。
• 工業廢水：需耐腐蝕，泵站筒體和格柵選用不銹鋼材質，適應酸性/堿性水質。
• 農業灌溉：需節能，泵站配備變頻器，根據灌溉需求調整流量，降低能耗。

通過上述工作原理，一體化預制泵站實現了污水處理的自動化、高效化和智能化，成為現代城市排水系統的重要組成部分。
